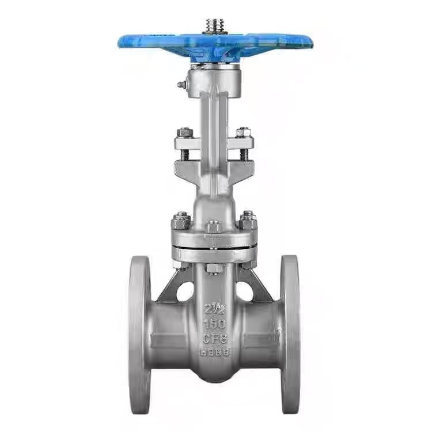

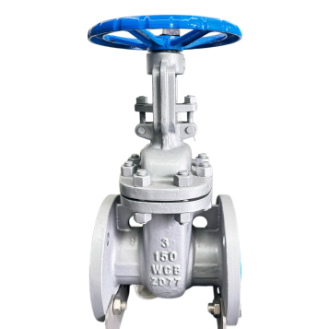

የአሜሪካ ስታንዳርድ Rising Stem Flanged Gate Valve

የ ASME Rising Stem Flanged Gate Valve የስራ መርህ

ኦፕሬተሩ የእጅ መንኮራኩሩን ሲያዞር የእጅ መንኮራኩሩ የቫልቭ ግንድ እንዲሽከረከር ያደርገዋል። በቫልቭ ግንድ የላይኛው ጫፍ ላይ ያለው ትራፔዞይድ ክር ከቫልቭ ግንድ ነት ጋር ይሳተፋል ፣ የማዞሪያ እንቅስቃሴውን ወደ ዘንግ መስመራዊ እንቅስቃሴ ይለውጣል። የቫልቭ ግንድ እና በር የተገናኙ በመሆናቸው የቫልቭ ግንድ በሩን በአንድ ላይ እንዲወጣ ወይም እንዲወድቅ ያደርገዋል።

ቫልቭውን ለመክፈት የእጅ መንኮራኩሩን በተቃራኒ ሰዓት አቅጣጫ ያዙሩት። የቫልቭ ግንድ በሩን ወደላይ ወደላይ በመንቀሳቀሻ መንገድ በመንዳት በሩ ከቫልቭ መቀመጫው እንዲለይ ያደርገዋል። በሩ ከቫልቭው የስም ዲያሜትር ሁለት እጥፍ ጋር እኩል የሆነ ከፍታ ላይ ሲወጣ, የፈሳሽ መተላለፊያው ሙሉ በሙሉ ያልተቋረጠ ነው, እና ቫልዩ ሙሉ በሙሉ ክፍት ቦታ ላይ ነው. በሚሠራበት ጊዜ የእጅ መንኮራኩሩ በተለምዶ ከዚህ በላይ መዞር ወደማይችልበት ቦታ ይገለበጣል ከዚያም በግማሽ ዙር ወደ አንድ ዙር በመመለስ ሙሉ በሙሉ ክፍት ቦታ ላይ ለመድረስ የቫልቭ ግንድ በሙቀት ለውጦች ምክንያት እንዳይቆለፍ ይከላከላል።

ቫልቭውን ለመዝጋት የእጅ መንኮራኩሩን በሰዓት አቅጣጫ ያዙሩት። የቫልቭ ግንድ በሩ ወደ መስመራዊ እንቅስቃሴ ወደ ታች እንዲሄድ ስለሚያደርገው በሩ በቫልቭ መቀመጫው ላይ እንዲጫን ያደርገዋል። በእጅ መንኮራኩሩ የሚተገበረው ማሽከርከር የግዳጅ መታተም ኃይልን ይፈጥራል፣ እና በቧንቧው ውስጥ ያለው የመካከለኛው ግፊት እንዲሁ በሩን በሌላኛው የቫልቭ መቀመጫ ላይ ይጭናል ፣ ይህም በራስ የመዝጋት ውጤት ይፈጥራል። ይህ ድርብ እርምጃ ሲዘጋ ዜሮ መፍሰስን ያረጋግጣል።

ከፍ ያለ የግንድ በር ቫልቭ ዋና ባህሪ የቫልቭ ግንድ ከፍ ብሎ ከበሩ ጋር በተመሳሳይ ሁኔታ መውደቅ ነው። ኦፕሬተሮች ከቫልቭ ሽፋኑ በላይ የሚዘረጋውን የቫልቭ ግንድ ርዝመት በመመልከት የቫልቭውን ክፍት/የተዘጋ ሁኔታ በእይታ ሊወስኑ ይችላሉ - ግንዱ ረዘም ላለ ጊዜ ፣ ​​ቫልቭው ሰፊ ይሆናል ፣ ግንዱ ሙሉ በሙሉ ሲገለበጥ, ቫልዩ ይዘጋል.

በተለይ ASME (አሜሪካን ስታንዳርድ) የሚወጣ ስቴም flange በር ቫልቮች ሙሉ በሙሉ ክፍት በሆኑ ወይም ሙሉ በሙሉ በተዘጉ ቦታዎች ላይ ብቻ ጥቅም ላይ ሊውሉ እንደሚችሉ እና እንደ መቆጣጠሪያ ቫልቮች መጠቀም እንደማይችሉ ልብ ሊባል ይገባል። በከፊል ክፍት በሆነ ቦታ ላይ ረዘም ላለ ጊዜ ከቆየ በከፍተኛ ፍጥነት የሚፈሰው መካከለኛ የመዝጊያ ቦታዎችን ይሸረሽራል፣ ይህም በበሩ እና በመቀመጫው ላይ እንዲለብስ ያደርጋል፣ በመጨረሻም ወደ ቫልቭ መፍሰስ ያስከትላል። በተጨማሪም መካከለኛው ከየትኛውም የበር ቫልቭ በሁለቱም በኩል ሊፈስ ይችላል, ይህም በሚጫኑበት ጊዜ የፍሰት አቅጣጫን ግምት ውስጥ ማስገባት እና የቦታ አቀማመጥን ማመቻቸት.

የምርት መለኪያዎች

ከፍተኛ የሙቀት መጠን እና ከፍተኛ ግፊት መቋቋም

Shenchi ASME Standard Rising Stem Flanged Gate Valves ሁለት ዋና የአፈጻጸም ጥቅማጥቅሞችን ይመካል ከፍተኛ ሙቀት መቋቋም እና ከፍተኛ ግፊት መቋቋም። የደብሊውሲቢ ቁሳቁስ እስከ 425 ℃ የሙቀት መጠን መቋቋም የሚችል ሲሆን አይዝጌ ብረት ደግሞ ለሰፊ የሙቀት መጠን ተስማሚ ነው። የ 150 ኛ ክፍል የግፊት ደረጃ ፣ የክወና ግፊት በክፍል ሙቀት 1.9MPa ይደርሳል ፣ ከ PN16 ደረጃ ይበልጣል። ማኅተሞች ከፍተኛ ሙቀትን በሚቋቋም PPL ወይም ውሃ በማይቋቋሙ EPDM ዓይነቶች ይገኛሉ። በቻይና ውስጥ የተሠራው ሼንቺ ከጥሬ ዕቃዎች እስከ የተጠናቀቁ ምርቶች ድረስ አጠቃላይ የጥራት ቁጥጥርን ይተገብራል ፣ ይህም በከፍተኛ ሙቀት እና ከፍተኛ ግፊት ሁኔታዎች ውስጥ የረጅም ጊዜ የተረጋጋ አሠራር ያረጋግጣል።

ከክፍል 150 ደረጃዎች በላይ አስተማማኝ ከፍተኛ-ግፊት አፈጻጸም

የሼንቺ ASME B16.10 መደበኛ የሚወጣ ግንድ flange በር ቫልቭ አስተማማኝ ከፍተኛ-ግፊት መቋቋምን ይመካል። የፍላጅ ግንኙነቱ ከ ASME B16.10 ደረጃዎች ጋር ይጣጣማል፣ በተመጣጣኝ የተጣበቁ ብሎኖች እና ወጥ የሆነ የግፊት ማከፋፈያ ጋሼት ላይ። የክፍል 150 ደረጃ በክፍል ሙቀት 1.9MPa የስራ ጫና ይሰጣል፣በሚለካ የግፊት ህዳግ። የቫልቭ አካል ግድግዳ ውፍረት በ ASME ደረጃዎች የተነደፈ ነው, ለተሻሻለ ደህንነት ከብሔራዊ ደረጃዎች ይበልጣል. Shenchi ቅናሽ ASME መደበኛ እየጨመረ ግንድ flange በር ቫልቮች ያቀርባል; የጅምላ ግዢዎች ለቅናሾች ብቁ ናቸው እና በከፍተኛ ግፊት ሁኔታዎች ውስጥ የረጅም ጊዜ የተረጋጋ ስራን ያረጋግጣሉ.

የፋብሪካ ቀጥታ ግዥ እና የኦሪጂናል ዕቃ አምራች ማበጀት ድጋፍ

ሼንቺ የ ASME (የአሜሪካ ስታንዳርድ) አቅራቢ ግንድ ፍላጅ በር ቫልቮች አቅራቢ እንደመሆኑ መጠን የናሙና አገልግሎት ይሰጣል። እኛ በቅናሽ ASME እየጨመረ stem flange gate ቫልቮች ግልጽ በሆነ የፋብሪካ ዋጋዎች እናቀርባለን ፣ የአማካይ ምልክቶችን ያስወግዳል። ODM እና OEM ማበጀትን እንደግፋለን; ቁሳቁሶች፣ ዲያሜትሮች፣ የፍላጅ ደረጃዎች እና የአሰራር ዘዴዎች ሁሉም ከፍላጎትዎ ጋር ሊስተካከሉ ይችላሉ። የእኛ ASME የሚነሱ ግንድ flange በር ቫልቮች ለመጠገን ቀላል ናቸው፣ ቀላል መዋቅር እና አነስተኛ የጥገና ወጪዎች። በቻይና ውስጥ የተሰራ, Shenchi ASME የሚያድጉት ግንድ flange በር ቫልቮች በጥራት አስተማማኝ ናቸው እና የተረጋጋ የመላኪያ ጊዜ አላቸው. ዓለም አቀፍ ደንበኞች ለዝርዝር ቴክኒካዊ መለኪያዎች እና የቅርብ ጊዜ ምርጫ ጥቅሶች ሼንቺን እንዲያነጋግሩ እንኳን ደህና መጡ።
