ባለሶስት መንገድ flange ኳስ ቫልቭ

ባለ ሶስት አቅጣጫዊ የፍላንግ ቦል ቫልቭ ባለ ሶስት የወራጅ ወደቦች ያሉት የኳስ ቫልቭ አይነት ሲሆን ከቧንቧው ጋር የተገናኘ በክንፍሎች እና በኳሱ አዙሪት ላይ የተመሰረተ የመገናኛ ብዙሃን ፍሰት ለመቀየር ወይም ለማዋሃድ ነው. ሼንቺ በቀጥታ ከፋብሪካው የሚቀርብ በቻይና የተሰራ ባለሶስት መንገድ የፍላንግ ኳስ ቫልቭ ነው። የኤል/ቲ አይነት ነፃ መቀያየርን፣ ባለብዙ-ዓላማ ተግባራዊነትን፣ ዜሮን ማፍሰስ እና ደህንነቱ የተጠበቀ የፍላጅ ግንኙነት እንዲኖር ያስችላል።

ጥያቄ ላክ

የምርት ማብራሪያ

የሥራ መርህ

የሼንቺ ፋብሪካ ዝገት ተከላካይ ባለ ሶስት አቅጣጫዊ የፍላጅ ኳስ ቫልቭ የስራ መርህ በ L-ቅርጽ ያለው ወይም ቲ-ቅርጽ ያለው ቻናሎች በኳሱ ላይ ተቆርጠዋል። ኳሱ በቫልቭ አካሉ መሃከል ላይ ተቀምጦ በመያዣ ይሽከረከራል. ኳሱ በሚሽከረከርበት ጊዜ ቻናሎቹ የመካከለኛ ፍሰት አቅጣጫውን መቀያየርን፣ መቀላቀልን ወይም መከፋፈልን በመገንዘብ ከተለያዩ የቫልቭ ወደቦች ጋር ይጣጣማሉ ወይም ይካሳሉ።

L-ቅርጽ ያለው ኳስ;

90° ማሽከርከር መካከለኛው ከመግቢያው ወደ ማንኛውም መውጫ እንዲቀየር ያስችለዋል፣ ይህም ሁኔታዎችን በአንድ መግቢያ እና በሁለት መውጫዎች ወይም በሁለት ማስገቢያዎች እና አንድ መውጫዎች ለመቀልበስ ተስማሚ ነው ፣ እንደ ተለዋጭ ፈሳሽ ለሁለት ሬአክተሮች።

ቲ-ቅርጽ ያለው ኳስ;

180° ማሽከርከር ሦስቱም ወደቦች በአንድ ጊዜ እንዲገናኙ ወይም ማንኛቸውም ሁለቱ ወደቦች እርስ በርስ እንዲተሳሰሩ ያስችላቸዋል፣ ይህም ሁለት ሚዲያዎችን ለመደባለቅ እና ከዚያ ለማውጣት (መዋሃድ) ወይም አንዱን ሚዲያ ለሁለት ውፅዓት (መከፋፈል) ለምሳሌ በአየር ማቀዝቀዣ ሙቅ እና ቀዝቃዛ ውሃ ማደባለቅ ስርዓቶች ውስጥ።

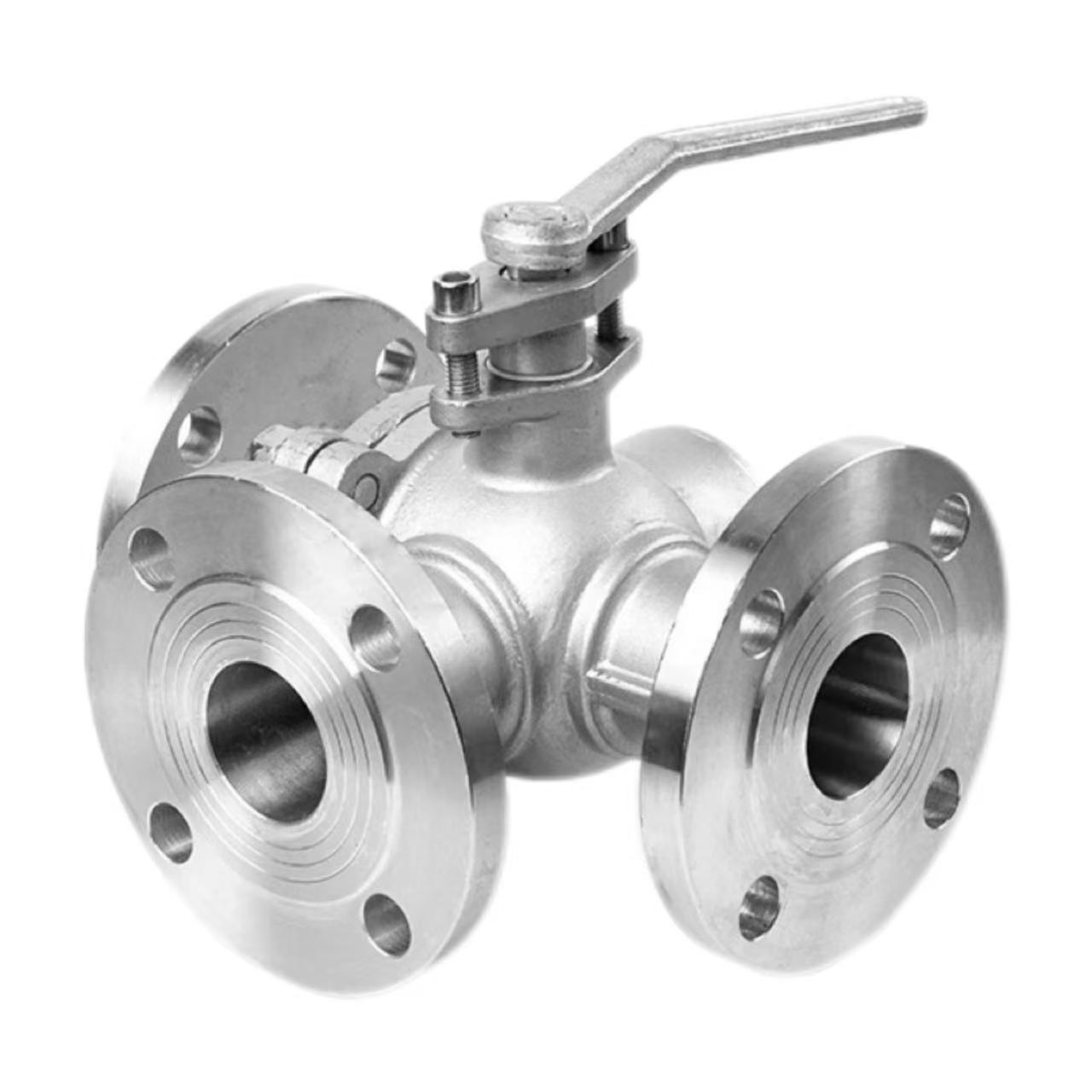

Three-way flange ball valve

የምርት መለኪያዎች;

የምርት ስም: ባለሶስት መንገድ ፍላንግ ቦል ቫልቭ
መግለጫዎች፡ (1/8"-4") DN6-DN100

የስም ግፊት፡ PN16
የሰውነት ቁሳቁስ፡ WCB፣ SUS304 (CF8)፣ SUS316L (CF3M)

ደረጃዎች: ANSI, BS, DIN, ISO, JIS
የሚመለከተው የሙቀት መጠን፡ -20℃ ~ +150℃ (መደበኛ)፣ እስከ +350℃ (ከፍተኛ ሙቀት)፣ እስከ -196℃ (ዝቅተኛ የሙቀት መጠን)

የውስጥ ብረት ቁሳቁስ፡ ደብሊውሲቢ፣ SUS304 (CF8)፣ SUS316L (CF3M)
መካከለኛ የሙቀት መጠን: ከፍተኛ ሙቀት, ዝቅተኛ ሙቀት, መካከለኛ ሙቀት, መደበኛ ሙቀት

የአሠራር ዘዴ: በእጅ
ማኅተሞች፡ EPDM፣ PPL

የግንኙነት ዘዴ: Flange ግንኙነት
ትግበራዎች-ውሃ ፣ አየር ፣ ጋዝ ፣ ዘይት ፣ ፈሳሾች ፣ ወዘተ.

መነሻ: ቻይና
ናሙና፡ ናሙናዎች ይገኛሉ

የ Flange ግንኙነት ጥቅሞች:

የሼንቺ ባለ 3-መንገድ ፍንዳታ የኳስ ቫልቮች የፍላጅ ግንኙነቶችን ይጠቀማሉ። ከተጣመሩ ግንኙነቶች ጋር ሲነፃፀር የፍላጅ ግንኙነቶች ከፍተኛ የግፊት መከላከያ ይሰጣሉ; የ PN16 ደረጃ የ 1.6MPa ግፊትን በተረጋጋ ሁኔታ መቋቋም ይችላል. መፈታታት ምቹ ነው, መደበኛ የቧንቧ መስመር ምርመራ እና ጥገናን ያመቻቻል. አስተማማኝ መታተም ይረጋገጣል; የመፍሰሻ አደጋን ለማስወገድ የፍላጅ ጋኬት እና ብሎኖች አብረው ይሰራሉ። ለትልቅ ዲያሜትር ቧንቧዎች ተስማሚ; ከዲኤን 50 በላይ ለሆኑ ዲያሜትሮች, በክር የተደረጉ ግንኙነቶች አስቸጋሪ በሆኑበት, flanges መደበኛ ምርጫ ናቸው. ሼንቺ፣ የቻይና ባለ 3-መንገድ ፍንዳታ የኳስ ቫልቭ አምራች፣ ከ ANSI፣ BS፣ DIN እና JIS ደረጃዎች ጋር የሚጣጣሙ ፍላጀሮችን ያቀርባል፣ የአለም ደንበኞችን ፍላጎት ያሟላል።

የመጫኛ ቁልፍ ነጥብ 1፡ Flange አሰላለፍ

Flange Alignment የሼንቺ ባለ ሶስት አቅጣጫዊ የፍላጅ ኳስ ቫልቭን ሲጭኑ የፍላንግ ፊቶች መስተካከል አለባቸው። ሁለቱ flanges ትይዩ እና concentric መሆን አለበት, መዛባት flange gasket ያለውን የሚፈቀዱ ክልል በማይበልጥ ጋር. የቦልት አሰላለፍ ማስገደድ የቫልቭ አካል መበላሸትን ያስከትላል፣ የኳስ ማሽከርከር እና የማተም ስራን ይነካል። ከተደረደሩ በኋላ, ማሸጊያው በመሃል ላይ መቀመጥ አለበት እና መካካስ የለበትም. ዝቅተኛ ዋጋ ያለው ባለ ሶስት አቅጣጫዊ የፍላጅ ኳስ ቫልቭ ዝቅተኛ ጥራት ካለው ጋር እኩል አይደለም; የሼንቺ ምርቶች ከፍተኛ ትክክለኛነት እና ቀላል ጭነት ይሰጣሉ. ዝገት ተከላካይ ባለ ሶስት አቅጣጫዊ የፍላጅ ኳስ ቫልቮች ደረጃዎችን የሚያሟሉ የፍላጅ ወለል ማጠናቀቂያዎች አሏቸው ፣ ይህም ይበልጥ አስተማማኝ መታተምን ያረጋግጣል።

የመጫኛ ነጥብ ሁለት፡ ቦልት መቆንጠጥ

የፍላንግ ብሎኖች በደረጃ በደረጃ በሰያፍ መጠጋት አለባቸው። የ 180 ° ሰያፍ ቅደም ተከተል በመከተል በ2-3 ደረጃዎች ቀስ በቀስ ማሽከርከርን ይተግብሩ። አንድ ጎን በአንድ ጊዜ አያጥብቁ ፣ አለበለዚያ በጋክቱ ላይ ያለው ወጣ ገባ ግፊት የፍሳሽ ማስወገጃ መንገዶችን ይፈጥራል። የቦልት ሽክርክሪት መደበኛ እሴቶችን ማሟላት አለበት; ከመጠን በላይ መቆንጠጥ ጠርዙን ወይም መቀርቀሪያዎቹን ይጎዳል ፣ እና በደንብ አለመታተም በቂ ያልሆነ መታተም ያስከትላል። Shenchi ባለ 3-መንገድ flange ኳስ ቫልቭ ፋብሪካ የሚመከር torque ጠረጴዛ ያቀርባል ጫኚዎች ሊያመለክት. እነዚህ የመጫኛ ነጥቦች የረጅም ጊዜ ፍሳሽ-ነጻ የቫልቭ አሠራር ለማረጋገጥ ወሳኝ ናቸው; እባክዎን ዝርዝር መግለጫዎቹን በጥብቅ ይከተሉ።

የመጫኛ ነጥብ 3: የቧንቧ መስመር ድጋፍ እና ማጽዳት

ከመትከልዎ በፊት የቧንቧ መስመሮው ውስጠኛው ክፍል መጽዳት አለበት, የብረት ማያያዣዎች, አሸዋ እና ሌሎች ቆሻሻዎችን ለማስወገድ. ወደ ቫልቭ ክፍተት ውስጥ የሚገቡ የውጭ ነገሮች ኳሱን ወይም ማህተሙን መቧጨር እና ወደ መፍሰስ ያመራሉ. የቧንቧ መስመር በተናጥል መደገፍ አለበት; ቫልዩ የቧንቧውን ክብደት መሸከም የለበትም. ትልቅ-ዲያሜትር ቲ flange ኳስ ቫልቮች ከባድ ናቸው; የቧንቧ መስመር ዝርጋታ ማኅተሙን ይጎዳል, ጠርዙን ከመሃል ላይ ይጎትታል. ዝገት የሚቋቋም የቲ ፍላጅ ኳስ ቫልቮች ከ WCB፣ SUS304 ወይም SUS316L ቁሶች፣ ከመዳብ ወይም አይዝጌ ብረት ቫልቭ ኮር ጋር የተሰሩ ናቸው። የመጫኛ ነጥቦቹን ከጨረሱ በኋላ መያዣው ሳይጨናነቅ በነፃነት መሽከርከር አለበት; ከዚያም ቫልቭው ለአገልግሎት ዝግጁ ነው.
