Bulkhead Barbed ፊቲንግ

ሼንቺ ከፍተኛ ጥራት ያላቸውን የ Bulkhead Barbed Fittings ያስተዋውቃል፣ በተለይም አስተማማኝ ማተሚያ ሲያቀርብ ቱቦዎችን በመሳሪያ ፓነሎች ለማዞር የተነደፈ። ከናስ፣ SUS304 እና SUS316L አይዝጌ አረብ ብረት የተሰሩ እነዚህ ማቀፊያዎች ጠንካራ የዝገት መከላከያ ይሰጣሉ እና ለብዙ የስራ ሁኔታዎች ተስማሚ ናቸው።

የምርት መዋቅር

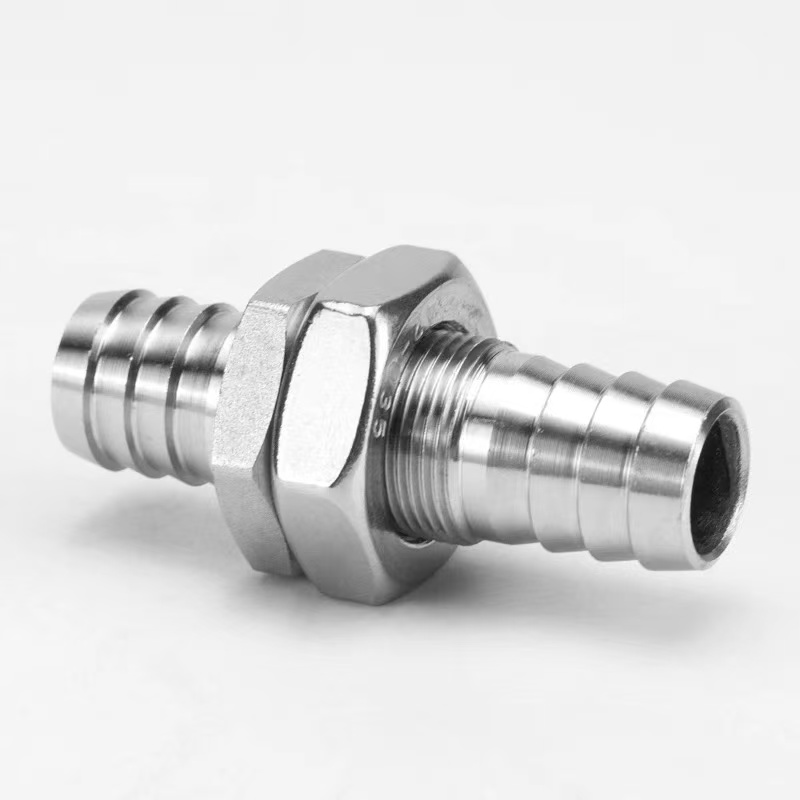

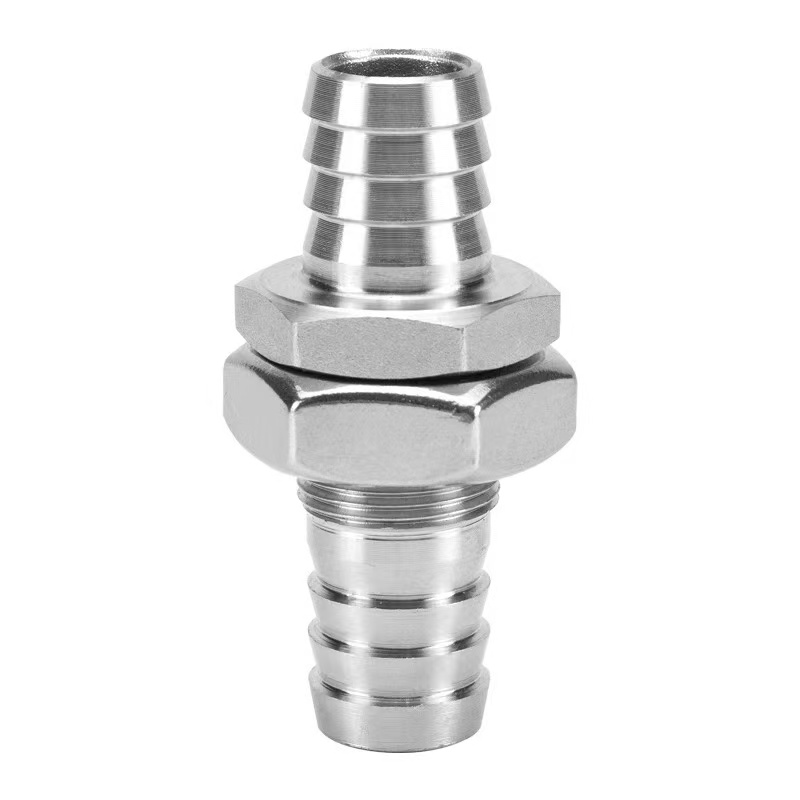

የBulkhead Barbed Fitting መዋቅር የጅምላ ክሮች፣ የመቆለፊያ ነት እና የባርበድ ቱቦ ግንኙነቶችን ያካትታል። በመጫን ጊዜ የፓነል ቀዳዳ ብቻ ያስፈልጋል; ፍሬውን ማጠንጠን የመጠገን እና የማተም ሂደቱን ያጠናቅቃል.

የባርበድ ጫፉ የፀረ-ተንሸራታች ጎድጎድ ንድፍ ያሳያል፣ ይህም ከቧንቧ መቆንጠጥ ጋር ሲጠቀሙ ደህንነቱ የተጠበቀ ግንኙነትን ያረጋግጣል። እነዚህ መጋጠሚያዎች በመቆጣጠሪያ ካቢኔቶች, የውሃ ማከሚያ መሳሪያዎች, የሕክምና መሳሪያዎች እና ሌሎች ተዛማጅ መስኮች በስፋት ጥቅም ላይ ይውላሉ.

የምርት ዝርዝሮች

መዋቅራዊ ጥቅሞች

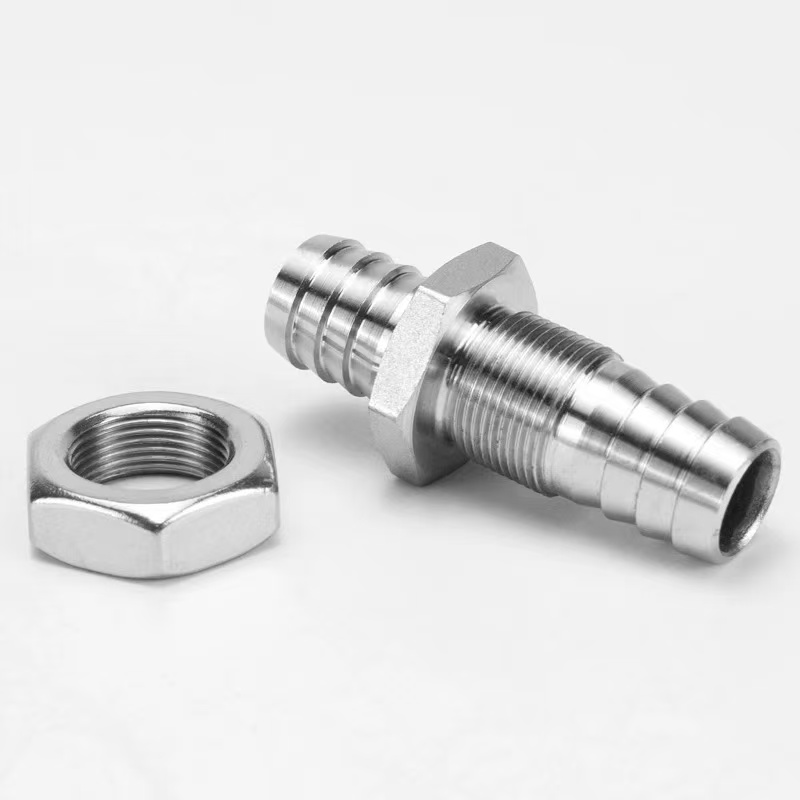

የBulkhead Barbed Fitting ቋሚ መታተም በሚሰጥበት ጊዜ ቱቦዎችን በመሳሪያ ፓነሎች፣ ማቀፊያዎች ወይም በጅምላ ጭንቅላት ለማዘዋወር ተብሎ የተነደፈ የቧንቧ ፊቲንግ ነው። ዋናው አወቃቀሩ የጅምላ ጭንቅላት ክር ክፍል፣ የመቆለፊያ ነት፣ የማተሚያ ጋኬት እና የታሸገ ቱቦ ግንኙነትን ያካትታል። በሚጫኑበት ጊዜ በፓነሉ ላይ ተመጣጣኝ ዲያሜትር ያለው ቀዳዳ ብቻ መደረግ አለበት. የመግጠሚያው ክር ክፍል በጉድጓዱ ውስጥ ይለፋሉ, እና ፍሬው ከተቃራኒው ጎን ተጣብቆ የመጠገን እና የማተም ሂደቱን ያጠናቅቃል.

1. የጅምላ ራስ መጠገኛ መዋቅር፡-የክር ክፍሉ ርዝመት ከተለመደው የፓነል ውፍረት ጋር ይጣጣማል. አንዴ የተቆለፈው ፍሬ ከተጣበቀ በኋላ ከፓነሉ ጋር ጥብቅ ጥገና ይሠራል, ይህም መገጣጠሙ ከውጭ በሚጎትቱ ኃይሎች ውስጥ እንኳን ደህንነቱ የተጠበቀ መሆኑን ያረጋግጣል.

2. የባርበድ ቱቦ ግንኙነት፡-ቱቦውን ለማስገባት እና የታሸገ ግንኙነት ለመፍጠር የፓነሉ አንድ ወይም ሁለቱም ጎኖች የታሸጉ ጥርሶች ይታያሉ። የባርበድ ጫፍ ድርብ ጸረ-ሸርተቴ ጎድጎድ ንድፍን ይቀበላል፣ ይህም ከተራ ዕቃዎች የበለጠ ከፍተኛ የመሳብ መቋቋምን ይሰጣል።

3. የማተም ስርዓት፡-የጎማ ጋዞች ወይም ኦ-rings በፓነሉ በሁለቱም በኩል ይቀርባሉ. ፍሬው ሲጣበጥ የማተሚያው ጋኬት ይጨመቃል፣ ውሃ የማይቋጥር እና አቧራ የማይይዝ መታተምን በፓነል መክፈቻ ላይ እስከ IP65 እና ከዚያ በላይ ባለው የጥበቃ ደረጃ።

የመጫኛ ዘዴ

የሼንቺ የሚበረክት Bulkhead Barbed Fittings ለመጫን ቀላል ነው። ደህንነቱ የተጠበቀ እና የታሸገ ግንኙነት በስድስት ደረጃዎች ብቻ ሊከናወን ይችላል-

ደረጃ 1: የፓነል ቀዳዳ ዝግጅት

በክር ክፍሉ ውጫዊ ዲያሜትር ላይ በመመርኮዝ በፓነሉ ላይ ተመጣጣኝ ክብ ቀዳዳ ያድርጉ. የማተሚያውን ጋኬት ላለመጉዳት የቀዳዳው ጠርዝ ለስላሳ እና ከቆሻሻ ነጻ መሆኑን ያረጋግጡ።

ደረጃ 2፡ የማኅተም ማስቀመጫውን ይጫኑ

የተካተተውን የኢ.ፒ.ኤም.ኤም ማተሚያ ጋኬት ወደ ክር ክፍሉ ያንሸራትቱ፣ በተገጠመው መሠረት ላይ ይጫኑት። በፓነሉ በሁለቱም በኩል መታተም የሚያስፈልግ ከሆነ በእያንዳንዱ ጎን አንድ ጋኬት ያስቀምጡ.

ደረጃ 3፡ በፓነሉ በኩል አስገባ

ከፓነሉ በአንዱ በኩል የክር ክፍሉን ወደ ጉድጓዱ ውስጥ ያስገቡት ፣ ይህም ተስማሚው መሠረት ከፓነሉ ውስጥ ካለው የማተሚያ ጋኬት ጋር መገናኘቱን ያረጋግጡ ።

ደረጃ 4፡ የተቆለፈውን ለውዝ አጥብቀው ይያዙ

የተቆለፈውን ፍሬ ከፓነሉ ተቃራኒው በኩል ባለው ክር ክፍል ላይ ይንጠቁጡ እና ቀስ በቀስ በመፍቻ ያጥቡት። የሚመከር ጉልበት፡ 5–8 N · ለናስ ቁሶች እና 8–12 N · ከማይዝግ ብረት የተሰራ። በሚጠጉበት ጊዜ ተስማሚውን አካል ይቁሙ.

ደረጃ 5: ቱቦውን ያገናኙ

የባርብ ውጫዊው ዲያሜትር ከቧንቧው ውስጣዊ ዲያሜትር 0.5-1 ሚሜ የሚበልጥበትን ዝርዝር መግለጫ ይምረጡ. ቧንቧው ወደ መሰረቱ እስኪደርስ ድረስ በአቀባዊው ጫፍ ላይ አስገባ. ለከፍተኛ ግፊት አፕሊኬሽኖች ከማይዝግ ብረት የተሰራ ቱቦ ማቀፊያ ይጠቀሙ እና በሁለተኛው እና በሦስተኛው ባርቦች መካከል ያሰርቁት።

ደረጃ 6፡ የታማኝነት ፈተናን ያሽጉ

በ 1.5 ጊዜ የሥራ ግፊት ላይ የማይንቀሳቀስ ግፊት ሙከራን ያድርጉ. ለሶስት ደቂቃዎች ምንም ፍሳሽ ከሌለ, መጫኑ ብቁ ነው.
